TCVN 7114-1:2008 là tiêu chuẩn quốc gia quy định các yêu cầu kỹ thuật về chiếu sáng nhân tạo trong công trình xây dựng, đặc biệt quan trọng đối với nhà xưởng công nghiệp, kho bãi, và khu sản xuất hiện đại. Khi nắm vững và áp dụng đúng tiêu chuẩn này, kỹ sư và kiến trúc sư có thể thiết kế hệ thống chiếu sáng đảm bảo độ rọi phù hợp, độ đồng đều tối ưu, hạn chế chói lóa (UGR) và duy trì hiệu suất năng lượng lâu dài.
Bài viết này giúp bạn hiểu rõ cấu trúc, thông số kỹ thuật, phương pháp tính toán và cách triển khai thực tế TCVN 7114-1:2008 trong thiết kế chiếu sáng công nghiệp, từ đó nâng cao chất lượng thiết kế – thi công – nghiệm thu công trình theo chuẩn quốc gia.
👉 Tham khảo thêm bài viết liên quan: 🔗 Tiêu chuẩn thiết kế nhà xưởng công nghiệp
Tổng quan về TCVN 7114-1:2008
TCVN 7114-1:2008 là tiêu chuẩn quốc gia quy định các yêu cầu cơ bản về chiếu sáng nhân tạo trong công trình xây dựng, bao gồm cả công trình dân dụng và công nghiệp. Tiêu chuẩn này được chuyển đổi hoàn toàn tương đương từ ISO 8995-1:2002 (CIE S 008/E-2001) – bộ tiêu chuẩn quốc tế về chiếu sáng nơi làm việc, do Ủy ban Kỹ thuật Chiếu sáng Quốc tế (CIE) ban hành.
Hệ thống tiêu chuẩn TCVN 7114
Hệ thống TCVN 7114 gồm hai phần chính, được biên soạn để hướng dẫn thiết kế chiếu sáng nhân tạo một cách thống nhất, an toàn và hiệu quả:
TCVN 7114-1:2008 – Chiếu sáng nơi làm việc – Phần 1: Nơi làm việc trong nhà
→ Quy định các yêu cầu kỹ thuật tổng quát về độ rọi, độ đồng đều, chỉ số hoàn màu, giới hạn chói lóa (UGR) và nhiệt độ màu cho các loại không gian làm việc trong nhà.TCVN 7114-2:2008 – Chiếu sáng nơi làm việc – Phần 2: Nơi làm việc ngoài trời
→ Bổ sung hướng dẫn chiếu sáng cho bãi đỗ xe, đường nội bộ, khu vực kho bãi, sân vận hành ngoài trời…
Hai phần này tương hỗ lẫn nhau, tạo thành hệ khung tiêu chuẩn chiếu sáng tổng thể, giúp các kỹ sư và kiến trúc sư lựa chọn, tính toán và kiểm tra hệ thống chiếu sáng theo chuẩn quốc gia.
Mục đích và phạm vi áp dụng
TCVN 7114-1:2008 được ban hành nhằm:
Đảm bảo điều kiện thị giác tối ưu cho người lao động, hạn chế mỏi mắt, sai sót và tai nạn do chiếu sáng kém.
Tăng hiệu suất công việc và chất lượng sản phẩm thông qua việc duy trì độ rọi và độ đồng đều phù hợp.
Định hướng thiết kế chiếu sáng tiết kiệm năng lượng, đảm bảo hiệu quả kinh tế và môi trường.
Áp dụng cho tất cả các loại không gian làm việc trong nhà, bao gồm:
Nhà xưởng sản xuất, khu lắp ráp, kho chứa.
Văn phòng kỹ thuật, phòng thí nghiệm, khu điều hành.
Không áp dụng cho các hệ thống chiếu sáng đặc biệt như chiếu sáng khẩn cấp, chiếu sáng y tế, chiếu sáng sân khấu.
Vai trò của TCVN 7114-1:2008 trong thiết kế công trình
Đối với các kiến trúc sư và kỹ sư thiết kế nhà công nghiệp, TCVN 7114-1:2008 giữ vai trò như căn cứ pháp lý và kỹ thuật bắt buộc trong hồ sơ thiết kế, thẩm định và nghiệm thu hệ thống điện – chiếu sáng:
Là chuẩn đối chiếu khi lập hồ sơ thiết kế cơ sở và bản vẽ thi công.
Là cơ sở kiểm tra điều kiện chiếu sáng đạt chuẩn trong nghiệm thu công trình.
Là tiêu chí đảm bảo an toàn thị giác và môi trường lao động, được các cơ quan chuyên môn (Bộ Xây dựng, Bộ Lao động – Thương binh & Xã hội) viện dẫn trong thẩm định dự án.
Là nền tảng để tích hợp giải pháp chiếu sáng tiết kiệm năng lượng theo QCVN 09:2017/BXD – Quy chuẩn hiệu suất năng lượng trong công trình.
So sánh với các tiêu chuẩn quốc tế tương đương
TCVN 7114-1:2008 chuyển đổi hoàn toàn tương đương từ ISO 8995-1:2002 / CIE S 008/E-2001, nên về mặt cấu trúc, thuật ngữ và giá trị kỹ thuật hầu như đồng nhất.
Một số điểm tương đồng và khác biệt chính:
| Nội dung so sánh | ISO 8995-1:2002 (CIE S 008/E-2001) | TCVN 7114-1:2008 |
|---|---|---|
| Phạm vi áp dụng | Nơi làm việc trong nhà | Nơi làm việc trong nhà tại Việt Nam |
| Thông số kỹ thuật | Giữ nguyên giá trị lux, UGR, CRI | Giữ nguyên, có điều chỉnh diễn giải thuật ngữ tiếng Việt |
| Phương pháp tính | Lumen method, Point method | Giữ nguyên phương pháp quốc tế |
| Hệ số duy trì (MF) | Không quy định cố định, khuyến nghị theo CIE | Giữ nguyên, cho phép điều chỉnh tùy môi trường |
| Cập nhật ngôn ngữ | Tiếng Anh | Việt hóa hoàn toàn, bổ sung phụ lục ví dụ minh họa |
Nhờ tính tương đương cao, các kỹ sư có thể áp dụng linh hoạt giữa TCVN 7114-1:2008 và các tiêu chuẩn quốc tế khi thiết kế, đặc biệt trong các dự án FDI hoặc công trình yêu cầu chứng chỉ ISO, LEED, EDGE.
Phạm vi áp dụng & đối tượng điều chỉnh
TCVN 7114-1:2008 quy định các yêu cầu chiếu sáng nhân tạo áp dụng cho mọi loại không gian làm việc trong nhà, nơi con người thực hiện các hoạt động sản xuất, điều hành, kiểm tra hoặc vận hành thiết bị. Tiêu chuẩn này là cơ sở để xác định độ rọi, độ đồng đều, chỉ số hoàn màu (CRI) và giới hạn chói lóa (UGR) trong thiết kế chiếu sáng nhằm đảm bảo an toàn thị giác, năng suất lao động và tiết kiệm năng lượng.
Đối tượng công trình áp dụng
Phạm vi của TCVN 7114-1:2008 bao gồm mọi công trình trong nhà có hoạt động lao động hoặc vận hành kỹ thuật, điển hình như:
Nhà công nghiệp & nhà xưởng sản xuất:
Bao gồm xưởng cơ khí, chế tạo, gia công kim loại, sản xuất nhựa, may mặc, chế biến thực phẩm, điện tử, linh kiện bán dẫn…
→ Yêu cầu độ rọi từ 300 – 1000 lux, tùy tính chất công việc tinh xảo hay thô.Khu vực kho bãi & logistics:
Kho hàng, khu lưu trữ, hành lang vận chuyển, khu bốc dỡ nội bộ.
→ Thường yêu cầu độ rọi trung bình 150 – 300 lux, đảm bảo an toàn và dễ nhận diện vật thể.Khu vực hành chính – kỹ thuật:
Văn phòng điều hành, phòng thiết kế kỹ thuật, phòng họp, trung tâm điều khiển sản xuất.
→ Yêu cầu độ rọi cao hơn, ≥ 500 lux, CRI ≥ 80 để đảm bảo nhận biết màu sắc và chi tiết.Khu vực phụ trợ:
Hành lang, phòng nghỉ, phòng bảo trì, khu vệ sinh, khu thay đồ, bãi đỗ xe trong nhà.
→ Yêu cầu độ rọi trung bình 50 – 200 lux tùy chức năng sử dụng.Khu vực kỹ thuật cao hoặc đặc biệt:
Phòng đo kiểm chất lượng, phòng thí nghiệm, khu lắp ráp vi điện tử, phòng sơn – kiểm tra màu.
→ Yêu cầu khắt khe về độ rọi (≥ 1000 lux) và chỉ số hoàn màu (CRI ≥ 90).
Tiêu chuẩn cũng được áp dụng cho các công trình dân dụng có khu vực lao động đặc thù, như trung tâm dữ liệu, phòng điều khiển hệ thống tòa nhà, xưởng đào tạo nghề hoặc phòng mô phỏng kỹ thuật.
Phân biệt các loại chiếu sáng trong công trình
Để áp dụng đúng TCVN 7114-1:2008, cần hiểu rõ sự khác biệt giữa ba loại chiếu sáng thường gặp trong thiết kế công trình:
| Loại chiếu sáng | Nguồn sáng | Đặc điểm | Ứng dụng |
|---|---|---|---|
| Chiếu sáng tự nhiên | Ánh sáng mặt trời | Thay đổi theo thời gian, phụ thuộc vào kiến trúc và hướng chiếu sáng | Thiết kế chiếu sáng ban ngày, cửa sổ, mái lấy sáng (tham chiếu TCVN 9257:2012) |
| Chiếu sáng nhân tạo | Đèn điện (LED, huỳnh quang, metal halide…) | Có thể điều khiển, tính toán chính xác | Là phạm vi điều chỉnh chính của TCVN 7114-1:2008 |
| Chiếu sáng hỗn hợp (kết hợp) | Cả tự nhiên và nhân tạo | Tối ưu hiệu suất năng lượng, đảm bảo độ rọi ổn định | Phổ biến trong nhà xưởng, văn phòng kỹ thuật có giếng trời hoặc mái lấy sáng |
Việc phối hợp chiếu sáng nhân tạo với chiếu sáng tự nhiên được khuyến nghị để giảm tiêu thụ năng lượng, nhưng TCVN 7114-1:2008 chỉ quy định yêu cầu kỹ thuật cho phần chiếu sáng nhân tạo. Khi tính toán tổng thể, kỹ sư có thể tham khảo thêm TCVN 9257:2012 – Chiếu sáng tự nhiên – Phương pháp xác định độ rọi ban ngày để đảm bảo độ rọi tổng hợp đạt chuẩn.
Giới hạn áp dụng của TCVN 7114-1:2008
TCVN 7114-1:2008 chỉ áp dụng cho điều kiện làm việc bình thường trong các công trình có người hoạt động, không áp dụng cho các loại chiếu sáng đặc biệt hoặc chuyên dụng sau:
Chiếu sáng khẩn cấp (Emergency lighting):
Hệ thống chiếu sáng dự phòng khi mất điện, phải tuân theo TCVN 3890:2009 hoặc các quy chuẩn an toàn phòng cháy chữa cháy tương ứng.Chiếu sáng an ninh, chiếu sáng cảnh báo:
Dành cho giám sát, bảo vệ, hoặc cảnh báo nguy hiểm – không thuộc phạm vi TCVN 7114-1:2008.Chiếu sáng y tế, thí nghiệm sinh học, hoặc phẫu thuật:
Do yêu cầu kỹ thuật cao về quang phổ và CRI, sẽ tuân theo TCVN 9250:2012 hoặc tiêu chuẩn riêng của Bộ Y tế.Chiếu sáng sân khấu, phim ảnh, thể thao hoặc nghệ thuật:
Có yêu cầu riêng về độ chói, hướng chiếu và kiểm soát màu sắc – không thuộc đối tượng điều chỉnh của tiêu chuẩn này.
Như vậy, TCVN 7114-1:2008 chỉ tập trung điều chỉnh chiếu sáng nhân tạo trong điều kiện lao động thông thường, đảm bảo thị giác, an toàn và năng suất – là nền tảng để thiết kế chiếu sáng công nghiệp hiệu quả và tuân thủ pháp lý.
Các khái niệm và thông số kỹ thuật trong TCVN 7114-1:2008
TCVN 7114-1:2008 đặt nền tảng cho mọi quyết định thiết kế chiếu sáng nhân tạo bằng các khái niệm và thông số đo lường rõ ràng. Phần này đi thẳng vào định nghĩa, đơn vị, ý nghĩa thiết kế và các giá trị tham chiếu (tham khảo) — trình bày chuyên sâu để kỹ sư/kiến trúc sư có thể áp dụng trực tiếp khi thiết kế nhà xưởng và công trình công nghiệp.
Độ rọi (Illuminance — E, đơn vị: lux)
Khái niệm: Độ rọi E là lượng quang thông chiếu đến một đơn vị diện tích bề mặt (lx = lm/m²). Trong thiết kế, E phản ánh khả năng nhìn thấy chi tiết trên bề mặt làm việc.
Ý nghĩa thiết kế:
-
Độ rọi đủ và phù hợp giúp giảm sai sót, mỏi mắt và tăng năng suất.
-
Thiết kế phải chỉ rõ độ rọi trung bình mục tiêu (Eₘ) và độ rọi tối thiểu (E_min) để kiểm soát độ đồng đều.
Giá trị đề xuất (tham khảo, tùy theo tính chất công việc):
| Loại không gian | Độ rọi trung bình Eₘ (tham khảo) |
|---|---|
| Khu kiểm tra chất lượng, lắp ráp tinh xảo | 750 – 1.000 lx |
| Xưởng cơ khí, lắp ráp chung | 300 – 500 lx |
| Khu sản xuất thô, gia công nặng | 200 – 300 lx |
| Kho hàng, bãi lưu trữ | 100 – 200 lx |
| Văn phòng điều hành trong nhà máy | 500 lx |
| Hành lang, khu phụ trợ | 50 – 200 lx |
Lưu ý: con số trên là giá trị tham khảo thường dùng trong thực tế thiết kế công nghiệp; khi áp dụng chính thức phải đối chiếu với bảng giá trị chi tiết trong TCVN 7114-1:2008 hoặc TCVN 7114-2 cho các trường hợp đặc thù.
Độ chói (Luminance — L, đơn vị: cd/m²)
Khái niệm: Luminance (L) đo ánh sáng phát/xuất ra hoặc phản xạ từ một bề mặt theo hướng nhìn (cd/m²). Đây là đại lượng quyết định cảm nhận sáng tối và chói lóa trên mắt người.
Tác động lên thị giác và an toàn:
-
Bề mặt có luminance quá cao so với nền xung quanh tạo cảm giác chói, mất tập trung, tăng rủi ro tai nạn.
-
Kiểm soát luminance trên các bề mặt sáng (máy móc, tấm kim loại, băng chuyền) là quan trọng trong nhà xưởng.
Giới hạn & khuyến nghị:
-
Trần: nên có luminance thấp/moderate để tránh phản xạ ngược.
-
Bề mặt máy móc sáng bóng: giảm độ phản xạ bằng vật liệu hoặc hướng chiếu sáng để tránh luminance cục bộ quá cao.
-
TCVN/ISO thường chỉ ra các giới hạn so sánh giữa luminance của vật thể và nền; trong thiết kế, mục tiêu là giữ tỉ lệ luminance có kiểm soát để tránh chói.
Độ đồng đều chiếu sáng (Uniformity)
Định nghĩa: Độ đồng đều được đo bằng tỷ lệ
Công thức tính độ đồng đều chiếu sáng:
U = Emin / Eavg
Trong đó:
U – Độ đồng đều chiếu sáng
Emin – Độ rọi nhỏ nhất trên mặt làm việc (lux)
Eavg – Độ rọi trung bình trên mặt làm việc (lux)
trong đó E_min là độ rọi nhỏ nhất đo được trên vùng quan tâm, E_avg là độ rọi trung bình.
Tiêu chí thực dụng:
-
Khu vực sản xuất chung: U ≥ 0.4 (thường chấp nhận được).
-
Khu vực yêu cầu thị giác tinh xảo / kiểm tra: U ≥ 0.6 – 0.8.
-
Hành lang, lối đi: U ≥ 0.4 – 0.5 để tránh vùng tối gây vấp ngã.
Tác động:
-
Độ đồng đều thấp → mắt phải điều chỉnh liên tục giữa vùng quá sáng và quá tối → tăng mỏi mắt, giảm năng suất và an toàn.
-
Thiết kế cần tính đến bố trí đèn, chiều cao lắp đặt, góc phân bố quang để đảm bảo U phù hợp.
Chỉ số hoàn màu (CRI — Colour Rendering Index, Ra)
Ý nghĩa: CRI đo khả năng của nguồn sáng trong việc tái tạo màu sắc thực của vật so với nguồn tham chiếu (max = 100).
Yêu cầu tham khảo:
-
Khu kiểm tra màu / phòng thí nghiệm / xử lý bề mặt: Ra ≥ 90.
-
Vùng lắp ráp điện tử, kiểm tra chất lượng: Ra ≥ 80.
-
Khu sản xuất thô, kho: Ra ≥ 60 – 80 thường chấp nhận được.
Ghi chú: trong các ngành như thực phẩm, dược phẩm, sơn — CRI cao là bắt buộc để phát hiện sai tông màu, lỗi bề mặt.
Nhiệt độ màu (CCT — Correlated Colour Temperature, đơn vị: K)
Phân loại chung:
-
Ánh sáng ấm: < 3.300 K (cảm giác ấm, êm)
-
Ánh sáng trung tính: 3.300 – 5.000 K (cân bằng, phù hợp nhiều khu sản xuất)
-
Ánh sáng lạnh: > 5.000 K (tăng tương phản, cảm giác “sáng rõ”)
Lựa chọn theo môi trường sản xuất:
-
Nhà máy thực phẩm, kho lạnh: 4.000 – 5.000 K (trung tính/mát) để tái tạo màu và tăng tỉnh táo.
-
Khu văn phòng & kiểm tra: 4.000 – 5.000 K để cân bằng nhận diện màu và cảm giác thoải mái.
-
Khu vực nghỉ hoặc tiếp khách: 2.700 – 3.300 K để tạo cảm giác ấm áp.
Thiết kế hiện đại khuyến nghị chọn CCT phù hợp chức năng, kết hợp điều khiển theo thời gian để tối ưu năng suất và sức khỏe người lao động.
Hệ số chói lóa (UGR — Unified Glare Rating)
Mục tiêu: UGR định lượng chói lóa gây khó chịu từ các nguồn sáng trong trường nhìn. Giá trị càng nhỏ → chói càng thấp; UGR được dùng rộng rãi trong tiêu chuẩn quốc tế và trong TCVN.
Giới hạn tham khảo theo loại không gian (ví dụ áp dụng trong thiết kế):
-
Văn phòng, phòng làm việc với màn hình: UGR ≤ 19.
-
Phòng kiểm soát, phòng điều hành: UGR ≤ 16.
-
Xưởng cơ khí / khu vực sản xuất: UGR ≤ 22 – 25 (tùy mức độ tinh xảo công việc).
Phương pháp tính toán (tóm tắt bước cơ bản theo phương pháp CIE / TCVN):
-
Xác định vị trí quan sát (vị trí mắt người) và hướng nhìn tiêu chuẩn.
-
Đo hoặc tính luminance từng đèn (L_i, cd/m²) theo góc quan sát.
-
Xác định góc rắn ω_i của từng luminaires nhìn từ vị trí quan sát.
-
Xác định hệ số vị trí (p_i) — Guth position index — phụ thuộc vị trí tương đối giữa nguồn sáng và vị trí quan sát.
-
Áp dụng công thức UGR (dưới dạng chuẩn quốc tế, cũng được TCVN tham chiếu):
UGR = 8 log10 ( Lb0.25 ∑i=1n ( pi2 / Li ωi ) )
L_b: luminance nền (background luminance, cd/m²)
L_i: luminance bề mặt phát sáng của nguồn thứ i (cd/m²)
ω_i: góc rắn che bởi nguồn i từ vị trí mắt (sr)
p_i: Guth position index cho nguồn i
So sánh giá trị UGR tính được với ngưỡng cho phép theo chức năng không gian.
Ghi chú thiết kế thực tế:
Để giảm UGR: chọn đèn có tấm che (diffuser), sử dụng luminaire có quang thông phân bố hẹp, tăng luminance nền (gián tiếp) hoặc thay đổi bố trí, tăng chiều cao lắp đặt nếu phù hợp.
Trong nhà xưởng, UGR cao một chút có thể chấp nhận nếu công việc không yêu cầu tỉ mỉ về thị giác; nhưng cần kiểm soát UGR ở các vùng chứa màn hình hoặc khu quan sát tinh xảo.
Các yêu cầu thiết kế chiếu sáng theo TCVN 7114-1:2008
TCVN 7114-1:2008 không chỉ nêu các thông số kỹ thuật cần đạt (như độ rọi, CRI, UGR), mà còn hướng dẫn cụ thể về nguyên tắc bố trí, chọn thiết bị và kiểm soát các yếu tố ảnh hưởng đến chất lượng chiếu sáng.
Phần này giúp kỹ sư áp dụng tiêu chuẩn một cách đồng bộ từ khâu thiết kế đến nghiệm thu.
Yêu cầu về bố trí đèn và thiết bị chiếu sáng
a. Chiều cao treo đèn (Mounting height):
-
Chiều cao lắp đặt đèn (h) ảnh hưởng trực tiếp đến phân bố ánh sáng và độ đồng đều.
-
Theo nguyên tắc thiết kế, tỉ lệ h/S (với S là khoảng cách giữa hai đèn gần nhất) thường nằm trong khoảng:
0.7≤h/S≤1.2 -
Xưởng sản xuất trần cao (≥ 8 m): ưu tiên sử dụng đèn công suất lớn (high-bay LED, metal halide) lắp tại cao độ 6–12 m.
-
Văn phòng hoặc khu vực kỹ thuật thấp trần (≤ 3.5 m): sử dụng đèn panel hoặc đèn linear LED treo thấp, bố trí đều theo module 600×600 mm.
b. Khoảng cách và bố trí đèn:
-
Khoảng cách giữa các đèn được tính toán sao cho độ rọi chồng lấn giữa hai vùng sáng đạt đồng đều.
-
Các hàng đèn nên bố trí song song với hướng chiếu sáng chính (song song trục làm việc hoặc băng chuyền).
-
Đối với khu vực quan sát tinh xảo, đèn nên bố trí theo dạng “lưới quang thông đồng đều”, tránh tập trung quá nhiều nguồn sáng tại một vùng.
c. Hướng chiếu sáng:
-
Tránh hướng chiếu trực tiếp vào mắt người vận hành hoặc bề mặt phản chiếu gương.
-
Ưu tiên chiếu vuông góc hoặc xiên nhẹ (30–45°) để tạo bóng mềm, giảm độ chói.
-
Trong khu vực lắp ráp, nên chiếu từ hai phía đối xứng để tránh bóng đổ trên bề mặt sản phẩm.
Yêu cầu về độ rọi trung bình và độ đồng đều
Theo TCVN 7114-1:2008, mỗi loại không gian làm việc có mức độ rọi trung bình (Eₘ) và độ đồng đều tối thiểu U = E_min / E_avg riêng.
Các giá trị này đảm bảo thị giác ổn định, nhận diện vật thể chính xác và giảm mỏi mắt.
| Loại khu vực làm việc | Độ rọi trung bình Eₘ (lux) | Độ đồng đều U_min |
|---|---|---|
| Xưởng cơ khí, gia công chính xác | 500 – 750 | ≥ 0.6 |
| Khu vực lắp ráp – kiểm tra | 300 – 500 | ≥ 0.5 |
| Khu sản xuất thô | 200 – 300 | ≥ 0.4 |
| Kho chứa – hành lang kỹ thuật | 150 – 200 | ≥ 0.4 |
| Văn phòng điều hành | 500 | ≥ 0.6 |
| Phòng kiểm nghiệm, QC | 750 – 1000 | ≥ 0.7 |
Lưu ý: Đây là ngưỡng khuyến nghị thực hành phù hợp với điều kiện chiếu sáng LED hiện đại.
Khi thiết kế, kỹ sư cần tham khảo bảng độ rọi chi tiết trong TCVN 7114-1:2008 (Phụ lục A) và TCVN 7114-2:2008 cho khu vực ngoài trời.
Quy định về độ phản xạ của các bề mặt
Độ phản xạ (Reflectance) ảnh hưởng trực tiếp đến hiệu quả chiếu sáng và cảm giác sáng trong không gian.
TCVN 7114-1:2008 khuyến nghị duy trì tỷ lệ phản xạ hợp lý giữa trần – tường – sàn để đạt sự cân bằng ánh sáng.
| Bề mặt | Hệ số phản xạ khuyến nghị (ρ) | Ghi chú thiết kế |
|---|---|---|
| Trần | 0.7 – 0.9 | Nên dùng sơn trắng hoặc sáng, giúp phân tán ánh sáng đều. |
| Tường | 0.5 – 0.7 | Duy trì sáng nhưng không quá chói. |
| Sàn | 0.2 – 0.4 | Giảm phản xạ, tránh lóa cho người vận hành. |
-
Trong xưởng cơ khí hoặc chế biến thực phẩm, trần và tường nên có màu sáng (ρ ≥ 0.7) để tận dụng ánh sáng phản xạ, giúp tăng độ rọi tổng mà không cần tăng công suất.
-
Với xưởng sơn hoặc khu kiểm tra màu, màu tường trung tính (ρ ≈ 0.5) giúp người quan sát nhận biết chính xác màu sắc sản phẩm.
Hướng dẫn lựa chọn thiết bị chiếu sáng
a. Loại đèn phù hợp
| Loại đèn | Đặc điểm kỹ thuật | Ứng dụng phù hợp |
|---|---|---|
| LED (Light Emitting Diode) | Hiệu suất cao (≥ 130 lm/W), tuổi thọ dài, CRI cao, dễ điều khiển DALI/Smart Lighting | Nhà xưởng, kho, văn phòng kỹ thuật, tiết kiệm điện |
| Huỳnh quang (Fluorescent) | Ánh sáng mềm, CRI 70–80, hiệu suất trung bình | Văn phòng, hành lang, phòng thí nghiệm nhỏ |
| Metal Halide / High-Pressure Sodium | Quang thông lớn, phù hợp trần cao, nhưng sinh nhiệt cao và CRI thấp | Xưởng cao trên 10 m, khu vực logistics truyền thống |
| Đèn chống cháy nổ (Ex-proof LED) | Bảo vệ IP65–IP68, chống bụi và hơi ẩm, dùng trong môi trường nguy hiểm | Nhà máy hóa chất, khu sơn, kho gas |
Trong thiết kế hiện đại, đèn LED High-Bay thay thế hoàn toàn các loại metal halide truyền thống nhờ hiệu suất cao, ít bảo trì, UGR thấp.
b. Phân bố quang thông và hệ số duy trì (Maintenance Factor – MF)
Phân bố quang thông:
-
Lựa chọn góc chiếu (beam angle) phù hợp:
-
Góc hẹp (≤ 60°) cho trần cao, chiếu sâu.
-
Góc rộng (≥ 90°) cho khu vực trần thấp, cần độ đồng đều.
-
-
Tính toán sử dụng hệ số sử dụng (UF) để xác định lượng quang thông thực tế đến mặt làm việc.
Hệ số duy trì (MF):
Phản ánh sự suy giảm quang thông theo thời gian do bụi, lão hóa, bẩn đèn…
Ethực = Ethiết kế × MF
Giá trị MF thường lấy:
-
0.8 cho môi trường sạch (văn phòng, phòng điều hành).
-
0.7 cho nhà xưởng sản xuất nhẹ.
-
0.6 cho môi trường bụi, ẩm (như nhà máy gỗ, luyện kim, chế biến).
Trong thiết kế, kỹ sư phải nhân hệ số MF vào khi tính tổng quang thông yêu cầu để đảm bảo độ rọi duy trì sau thời gian vận hành ≥ 3 năm.
Hiệu chỉnh khi có ánh sáng tự nhiên bổ sung
Trong nhiều nhà xưởng, chiếu sáng tự nhiên (qua mái lấy sáng polycarbonate, giếng trời, cửa sổ) có thể góp phần đáng kể vào tổng độ rọi.
TCVN 7114-1:2008 khuyến nghị:
-
Khi tính toán, chỉ tính quang thông nhân tạo cần thiết để bổ sung phần thiếu hụt so với độ rọi chuẩn (Eₘ).
-
Giảm công suất hoặc số lượng đèn ở khu vực có chiếu sáng ban ngày tốt (gần cửa sổ, mái lấy sáng).
-
Nên tích hợp cảm biến ánh sáng (daylight sensor) hoặc bộ điều khiển DALI/1–10V dimming để tự động điều chỉnh cường độ chiếu sáng khi ánh sáng tự nhiên thay đổi.
Kết hợp hợp lý giữa chiếu sáng tự nhiên và nhân tạo giúp tiết kiệm 20–40% năng lượng, đồng thời đáp ứng tiêu chí hiệu suất năng lượng của QCVN 09:2017/BXD.
Phương pháp tính toán chiếu sáng theo TCVN 7114-1:2008
TCVN 7114-1:2008 quy định hai phương pháp tính toán chiếu sáng chính được sử dụng trong thiết kế chiếu sáng nhân tạo:
Phương pháp quang thông (Lumen Method) – áp dụng cho chiếu sáng tổng quát, tính độ rọi trung bình.
Phương pháp điểm (Point Method) – áp dụng cho chiếu sáng cục bộ hoặc kiểm tra độ đồng đều, độ chói tại các điểm cụ thể.
Hai phương pháp này thường được kết hợp trong thực tế: thiết kế tổng thể bằng Lumen Method, sau đó kiểm tra lại bằng Point Method để xác minh chất lượng phân bố ánh sáng.
Phương pháp quang thông (Lumen Method)
a. Nguyên tắc
Phương pháp quang thông xác định độ rọi trung bình (Eₘ) của khu vực làm việc dựa trên tổng quang thông phát ra từ các bộ đèn, có tính đến tổn thất sử dụng và suy giảm theo thời gian.
Đây là phương pháp được áp dụng phổ biến trong thiết kế chiếu sáng tổng quát nhà xưởng, văn phòng, kho và hành lang.
Công thức tính cơ bản:
Em = (Φ × UF × MF) / A
Trong đó:
- Em – Độ rọi trung bình trên mặt làm việc (lux).
- Φ – Tổng quang thông của toàn bộ các bộ đèn (lumen).
- UF (Utilization Factor) – Hệ số sử dụng quang thông (phụ thuộc bố trí đèn, màu tường/trần/sàn, kiểu chóa).
- MF (Maintenance Factor) – Hệ số duy trì (phản ánh sự suy giảm quang thông theo thời gian).
- A – Diện tích khu vực được chiếu sáng (m²).
c. Hướng dẫn chọn hệ số
(1) Hệ số duy trì MF
Giá trị MF phụ thuộc vào điều kiện môi trường, vật liệu đèn và chu kỳ bảo trì:
| Môi trường | MF đề xuất |
|---|---|
| Văn phòng, khu kỹ thuật sạch | 0.8 – 0.9 |
| Xưởng cơ khí nhẹ, lắp ráp | 0.7 – 0.8 |
| Xưởng bụi bẩn, ẩm, chế biến gỗ, thực phẩm | 0.6 – 0.7 |
| Khu vực đặc biệt bẩn (luyện kim, xi măng) | 0.5 – 0.6 |
(2) Hệ số sử dụng UF
Phụ thuộc vào đặc tính phòng (hệ số phản xạ trần/tường/sàn) và góc chiếu sáng của đèn.
Giá trị tra theo bảng của nhà sản xuất hoặc sổ tay chiếu sáng (Lighting Handbook – CIE, Philips, Thorn…).
Thường trong nhà xưởng:
Trần sáng, tường sáng → UF ≈ 0.7 – 0.8.
Tường tối, cao độ lớn → UF ≈ 0.5 – 0.6.
Phương pháp điểm (Point Method)
a. Nguyên tắc:
Phương pháp này tính độ rọi tại một điểm cụ thể (Ep) trên mặt làm việc do một hoặc nhiều nguồn sáng tạo ra.
Phương pháp được dùng để kiểm tra độ đồng đều chiếu sáng, vùng bóng tối, hoặc các khu vực cần ánh sáng cục bộ cao.
b. Công thức tính cơ bản:
Trong đó:
- Ep – Độ rọi tại điểm P (lux).
- I – Cường độ sáng của đèn theo hướng chiếu đến điểm P (candela).
- θ – Góc giữa phương thẳng đứng và tia sáng đến điểm P (độ).
- h – Khoảng cách vuông góc từ nguồn sáng đến mặt làm việc (m).
Khi có nhiều đèn, tổng độ rọi tại điểm bằng tổng độ rọi do từng đèn gây ra:
Phương pháp này phù hợp cho:
- Khu vực kiểm tra màu, trạm thao tác máy, bàn làm việc.
- Kiểm tra độ đồng đều (Uniformity) trên lưới đo 3×3 hoặc 5×5 điểm.
Ví dụ minh họa: Tính toán chiếu sáng cho xưởng cơ khí 30 m × 40 m × 8 m
a. Dữ liệu ban đầu
Diện tích xưởng: A = 30 × 40 = 1.200 m².
Độ cao treo đèn: h = 7.5 m (từ trần đến mặt làm việc 0.8 m).
Yêu cầu độ rọi trung bình: Eₘ = 500 lux (theo TCVN 7114-1:2008 – khu vực cơ khí chính xác).
Hệ số sử dụng: UF = 0.7 (trần sáng, tường sáng).
Hệ số duy trì: MF = 0.7 (môi trường sản xuất cơ khí nhẹ).
Chọn đèn LED High-Bay công suất 200 W, quang thông mỗi đèn Φ₁ = 28.000 lm.

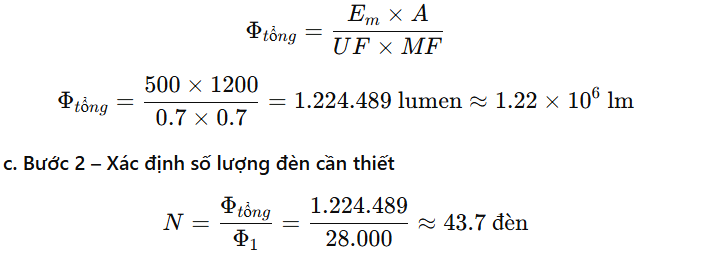

b. Bước 1 – Tính tổng quang thông cần thiết
→ Chọn 44 đèn LED High-Bay 200 W, bố trí đều thành 4 hàng × 11 đèn, cao độ treo 7,5 m.
d. Bước 3 – Kiểm tra độ đồng đều (ước tính)
Với bố trí đều, góc chiếu 90°, chiều cao 7,5 m → tỷ lệ S/h ≈ 1.0, phù hợp khuyến nghị trong TCVN.
Độ đồng đều ước tính đạt U ≈ 0.6, đảm bảo yêu cầu tối thiểu (≥ 0.5) cho xưởng cơ khí.
e. Bước 4 – Kiểm tra năng lượng tiêu thụ
Công suất tổng: 44 × 200 W = 8.800 W = 8.8 kW

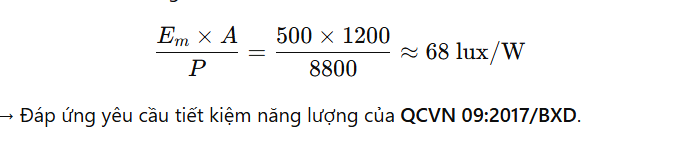

Hiệu suất chiếu sáng đạt:
ết luận phần tính toán
| Tiêu chí | Giá trị đạt được | Ghi chú |
|---|---|---|
| Độ rọi trung bình (Eₘ) | 500 lux | Đạt tiêu chuẩn TCVN 7114-1:2008 |
| Độ đồng đều (U) | 0.6 | Đạt yêu cầu kỹ thuật |
| UGR ước tính | ≤ 25 | Chấp nhận cho xưởng cơ khí |
| CRI | ≥ 80 | Đèn LED đảm bảo |
| Hiệu suất năng lượng | 68 lux/W | Tối ưu |
Ứng dụng thực tế của TCVN 7114-1:2008 trong thiết kế nhà công nghiệp
TCVN 7114-1:2008 là tiêu chuẩn cốt lõi mà mọi kỹ sư thiết kế chiếu sáng công nghiệp phải tuân thủ. Tiêu chuẩn này không chỉ quy định các giá trị kỹ thuật về độ rọi, độ đồng đều, CRI hay UGR, mà còn đóng vai trò là nền tảng pháp lý và cơ sở kiểm định chất lượng trong toàn bộ vòng đời của dự án – từ thiết kế, thi công đến nghiệm thu hệ thống chiếu sáng.
Ứng dụng trong thiết kế các loại nhà xưởng công nghiệp
a. Nhà xưởng cơ khí – luyện kim – gia công kim loại
Đặc trưng: yêu cầu độ rọi cao (≥ 500 lux), CRI ≥ 80, UGR ≤ 25.
Giải pháp: sử dụng đèn LED High-bay công suất 150–250W, góc chiếu hẹp 60–90°, bố trí đều theo lưới 6×6 m.
Kết hợp ánh sáng xiên hai hướng để giảm bóng đổ khi thao tác máy tiện, phay, cắt plasma.
TCVN 7114-1:2008 là căn cứ xác định độ rọi trung bình và độ đồng đều trong hồ sơ thiết kế M&E.
b. Nhà máy chế biến thực phẩm – đồ uống – thủy sản
Yêu cầu ánh sáng trung tính 4.000–5.000 K, CRI ≥ 80 để kiểm tra màu sản phẩm.
Đèn LED chống ẩm, chống bụi IP65 – IP68, vật liệu thân inox hoặc polycarbonate.
Độ rọi trung bình 500–750 lux, độ đồng đều ≥ 0.6.
TCVN 7114-1:2008 được sử dụng kết hợp với QCVN 09:2017/BXD để đảm bảo hiệu suất năng lượng và vệ sinh công nghiệp (vật liệu bề mặt sáng, dễ lau chùi).
c. Kho logistics – trung tâm phân phối – kho lạnh
Đặc điểm: trần cao (10–14 m), lưu trữ hàng hóa nhiều tầng, yêu cầu độ rọi 150–300 lux.
Thiết kế chiếu sáng theo chiều dọc giữa các dãy kệ (aisle lighting), sử dụng đèn LED linear hoặc narrow-beam high-bay.
Kết hợp cảm biến chuyển động (motion sensor) và daylight control để tiết kiệm điện.
Áp dụng TCVN 7114-1:2008 cho chiếu sáng nhân tạo và TCVN 7114-2:2008 cho chiếu sáng khu vực bốc xếp ngoài trời.
d. Xưởng điện tử – thiết bị y tế – lắp ráp chính xác
Đòi hỏi chiếu sáng chất lượng cao: độ rọi ≥ 1000 lux, CRI ≥ 90, UGR ≤ 19.
Sử dụng đèn LED cleanroom hoặc panel LED độ chói thấp, phân bố ánh sáng đồng đều, không nhấp nháy (flicker-free).
Áp dụng kết hợp TCVN 7114-1:2008 (chiếu sáng nhân tạo trong nhà) và TCVN 9257:2012 (ánh sáng tự nhiên) để đạt hiệu suất thị giác tối ưu.
Liên hệ với các tiêu chuẩn, quy chuẩn khác
| Tiêu chuẩn / Quy chuẩn | Nội dung liên quan | Mối liên hệ với TCVN 7114-1:2008 |
|---|---|---|
| TCVN 7114-2:2008 | Chiếu sáng nơi làm việc ngoài trời | Mở rộng phạm vi của TCVN 7114-1 cho các khu vực: bãi xe, sân bốc dỡ, đường nội bộ. |
| QCVN 09:2017/BXD | Quy chuẩn hiệu suất năng lượng công trình | Yêu cầu thiết kế chiếu sáng tiết kiệm năng lượng, phối hợp điều khiển ánh sáng tự nhiên và nhân tạo. |
| TCVN 9257:2012 | Chiếu sáng tự nhiên trong công trình công nghiệp | Kết hợp tính toán ánh sáng ban ngày để giảm công suất chiếu sáng nhân tạo, nâng cao hiệu quả tổng thể. |
| TCVN 3890:2009 | Chiếu sáng khẩn cấp, thoát nạn | Bổ sung phần không thuộc phạm vi TCVN 7114-1, bắt buộc trong hệ thống an toàn PCCC. |
Sự kết hợp của các tiêu chuẩn trên tạo thành bộ tiêu chuẩn đồng bộ về chiếu sáng công nghiệp, đảm bảo công trình an toàn – tiết kiệm – đạt chuẩn quốc tế.
Tác động đến hồ sơ thiết kế, thẩm định và nghiệm thu
a. Trong hồ sơ thiết kế (giai đoạn thiết kế kỹ thuật – bản vẽ thi công)
TCVN 7114-1:2008 là căn cứ bắt buộc để xác định các chỉ tiêu kỹ thuật:
Độ rọi trung bình, độ đồng đều, CRI, UGR.
Loại đèn, cao độ treo, hệ số duy trì (MF), hệ số sử dụng (UF).
Bản vẽ M&E phải thể hiện mặt bằng bố trí đèn, tính toán chiếu sáng, sơ đồ điều khiển, công suất tổng.
Các thông số này được trình bày trong bảng thông số chiếu sáng (Lighting Calculation Sheet) – một thành phần quan trọng khi thẩm tra.
b. Trong thẩm định và phê duyệt thiết kế
Cơ quan thẩm định (Sở Xây dựng, Ban quản lý KCN) kiểm tra độ rọi thiết kế có đáp ứng giá trị trong TCVN 7114-1:2008 hay không.
Nếu thiết kế không đạt, hồ sơ phải điều chỉnh lại (bổ sung số lượng hoặc công suất đèn).
Các dự án có yếu tố FDI hoặc yêu cầu chứng chỉ LEED / EDGE / ISO 50001 cũng bắt buộc minh chứng sự tương thích giữa TCVN và tiêu chuẩn quốc tế (CIE / ISO 8995-1).
c. Trong nghiệm thu, vận hành
Khi hoàn thành thi công, kỹ sư kiểm tra độ rọi thực tế bằng lux meter, tại lưới điểm đo theo quy định (thường 5×5 hoặc 3×3 điểm).
So sánh độ rọi trung bình (Eₘ) và độ đồng đều (U = E_min / E_avg) với giá trị thiết kế.
Nếu sai lệch >10%, phải điều chỉnh bố trí hoặc bổ sung đèn.
Kết quả đo được ghi trong Biên bản nghiệm thu hệ thống chiếu sáng, làm căn cứ bàn giao và thanh toán công trình.
Tích hợp TCVN 7114-1:2008 trong quy trình BIM – mô phỏng chiếu sáng
Trong các dự án thiết kế bằng BIM (Building Information Modeling) hoặc sử dụng phần mềm chuyên dụng như DIALux, Relux, Revit Lighting Analysis, TCVN 7114-1:2008 được nhập trực tiếp làm bộ tiêu chí chuẩn đầu vào (design criteria).
Lợi ích:
Mô phỏng chính xác phân bố độ rọi – UGR – CRI theo tiêu chuẩn Việt Nam.
Tối ưu bố trí đèn, giảm công suất, tăng hiệu quả năng lượng.
Kết quả xuất file “Lighting Report” đạt chuẩn trình thẩm định.
Sai lầm thường gặp khi áp dụng TCVN 7114-1:2008
Trong quá trình thiết kế và thi công hệ thống chiếu sáng công nghiệp, nhiều kỹ sư hoặc nhà thầu mắc phải những sai sót phổ biến
khi áp dụng TCVN 7114-1:2008. Các lỗi này có thể dẫn đến hiệu suất chiếu sáng không đạt yêu cầu,
độ rọi thực tế thấp, hoặc tiêu tốn năng lượng vượt mức thiết kế.
Dưới đây là bốn sai lầm kỹ thuật điển hình cần tránh.
Dùng sai hệ số duy trì (MF)
Một trong những lỗi phổ biến nhất là lựa chọn hệ số duy trì (Maintenance Factor – MF) không phù hợp với điều kiện môi trường.
Nếu MF được chọn quá cao so với thực tế (ví dụ môi trường bụi bẩn nhưng vẫn dùng MF = 0.9),
độ rọi thực tế sau một thời gian vận hành sẽ thấp hơn nhiều so với giá trị thiết kế,
dẫn đến thiếu sáng, tăng mỏi mắt và giảm năng suất lao động.
Công thức tính hiệu chỉnh độ rọi thực tế:
Ethực = Ethiết kế × MF
Khi môi trường nhiều bụi, nên chọn MF = 0.6–0.7 thay vì 0.8–0.9.
Các kỹ sư cần thường xuyên kiểm tra, vệ sinh đèn để duy trì độ rọi theo tiêu chuẩn.
Không kiểm tra độ đồng đều sau khi lắp đặt
Một hệ thống có thể đạt độ rọi trung bình (Em) cao nhưng vẫn không đạt yêu cầu nếu
độ đồng đều (U) thấp, tức là ánh sáng phân bố không đều giữa các khu vực.
Theo tiêu chuẩn, độ đồng đều được xác định bằng công thức:
U = Emin / Eavg
Sau khi thi công, cần đo thực tế tại lưới điểm (3×3 hoặc 5×5) để kiểm tra.
Nếu U < 0.5, phải điều chỉnh bố trí đèn hoặc tăng số lượng để đảm bảo chiếu sáng ổn định.
Không tính đến hệ số phản xạ của vật liệu hoàn thiện
Nhiều bản thiết kế bỏ qua ảnh hưởng của độ phản xạ (ρ) của trần, tường và sàn.
Trong thực tế, hệ số phản xạ quyết định khả năng khuếch tán và tận dụng ánh sáng trong không gian.
Khi trần hoặc tường sơn tối màu (ρ < 0.5), hiệu quả chiếu sáng giảm đáng kể so với tính toán ban đầu.
Kỹ sư cần xác định rõ màu sơn và vật liệu hoàn thiện trước khi chọn loại đèn và hệ số sử dụng (UF).
Đối với nhà xưởng công nghiệp, nên giữ giá trị phản xạ khuyến nghị:
- Trần: ρ = 0.7 – 0.9
- Tường: ρ = 0.5 – 0.7
- Sàn: ρ = 0.2 – 0.4
Việc đảm bảo phản xạ phù hợp giúp tăng độ rọi tổng thể và giảm tiêu thụ điện năng mà không cần tăng công suất đèn.
Không cập nhật công nghệ chiếu sáng LED theo tiêu chuẩn mới
Một sai lầm khác là sử dụng các loại đèn LED cũ hoặc không đạt chuẩn quang học.
Các tiêu chuẩn mới (CIE, ISO, TCVN 7114:2018 cập nhật) đã yêu cầu rõ về
chỉ số hoàn màu (CRI ≥ 80), UGR ≤ 25 và hiệu suất ≥ 120 lm/W.
Nếu tiếp tục dùng đèn huỳnh quang hoặc LED thế hệ cũ, hệ thống chiếu sáng sẽ:
- Tốn điện hơn 20–40% so với đèn LED mới.
- Không đạt chuẩn ánh sáng làm việc (đặc biệt trong khu vực kiểm tra chất lượng).
- Khó đáp ứng yêu cầu tiết kiệm năng lượng theo QCVN 09:2017/BXD.
Vì vậy, khi thiết kế mới hoặc cải tạo, nên chọn đèn LED High-bay hoặc Linear có thông số CRI ≥ 80, UGR < 25,
và có chứng nhận hiệu suất năng lượng (Energy Label hoặc IEC 62722).
Áp dụng đúng TCVN 7114-1:2008 giúp hệ thống chiếu sáng công nghiệp đạt
hiệu quả cao, đảm bảo an toàn thị giác và tiết kiệm điện năng.
Kỹ sư cần tránh những sai lầm phổ biến trên để đảm bảo công trình đạt chuẩn chiếu sáng quốc gia
và nâng cao hiệu suất vận hành của nhà xưởng.
CVN 7114-1:2008 là nền tảng quan trọng trong mọi dự án thiết kế chiếu sáng nhân tạo cho công trình dân dụng và công nghiệp. Việc hiểu rõ và áp dụng đúng tiêu chuẩn này giúp các kỹ sư, kiến trúc sư đảm bảo hệ thống chiếu sáng đáp ứng yêu cầu về độ rọi, độ đồng đều, chỉ số hoàn màu và giới hạn chói lóa – những yếu tố trực tiếp ảnh hưởng đến an toàn lao động, năng suất làm việc và tuổi thọ thiết bị chiếu sáng.
Trong bối cảnh công nghệ chiếu sáng LED ngày càng phát triển, việc kết hợp TCVN 7114-1:2008 với các tiêu chuẩn mới như QCVN 09:2017/BXD về hiệu suất năng lượng và TCVN 9257:2012 về chiếu sáng tự nhiên sẽ giúp tối ưu hiệu quả tổng thể, tiết kiệm điện năng và nâng cao chất lượng môi trường làm việc.
Đối với các doanh nghiệp, chủ đầu tư và đơn vị thiết kế nhà công nghiệp, TCVN 7114-1:2008 không chỉ là yêu cầu kỹ thuật bắt buộc mà còn là công cụ đánh giá và kiểm soát chất lượng thiết kế – thi công – nghiệm thu chiếu sáng theo chuẩn quốc gia. Tuân thủ đúng tiêu chuẩn này chính là bước quan trọng để hướng tới những công trình an toàn, hiện đại và hiệu quả năng lượng.
